Zylinderlinsen

Höchste Präzision und minimalste Toleranzen sind der Grund dafür, dass unsere Zylinderoptiken / Zylinderlinsen auch höchsten Ansprüchen genügen. Unser Sortiment ist in diesem Bereich besonders umfangreich – der Radien- und Längenbereich sehr groß. Auf Wunsch geben wir Ihnen gerne Vorzugsradien an. Alle Zylinderlinsen können mit Beschichtungen geliefert werden. Für die Entspiegelung geben Sie bitte den Wellenlängenbereich und den gewünschten Restreflexionsgrad zur Festlegung des optimalen Schichtsystems an.

Wir liefern unsere Produkte in bewährter AOC – Qualität, auf Ihren Wunsch natürlich auch interferometrisch geprüft mit Prüfprotokoll (Aperturberechnung entsprechend Radius und CGH). Unsere Zylinderoptiken können aus allen optischen Gläsern der Firma SCHOTT AG sowie aus den Quarzgläsern der Firmen SCHOTT AG und Heraeus bzw. aus äquivalenten Materialien anderer Hersteller gefertigt werden.

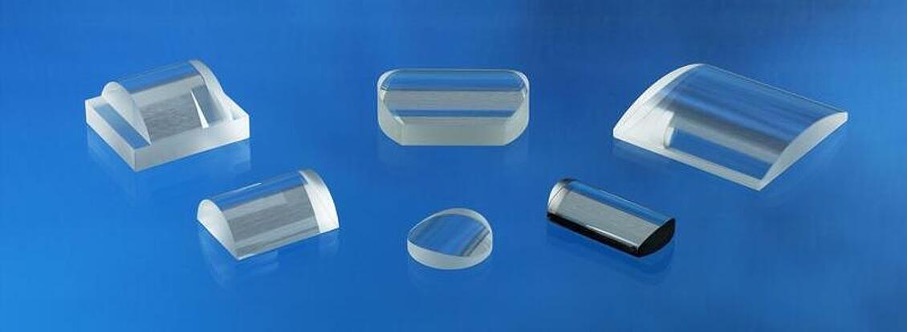

Zylinderlinsen – plankonvex

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm
Bei Radius 30 mm – 70 mm: bis 3000 mm

Breite

1 mm – 2 R bzw. 250 mm
Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

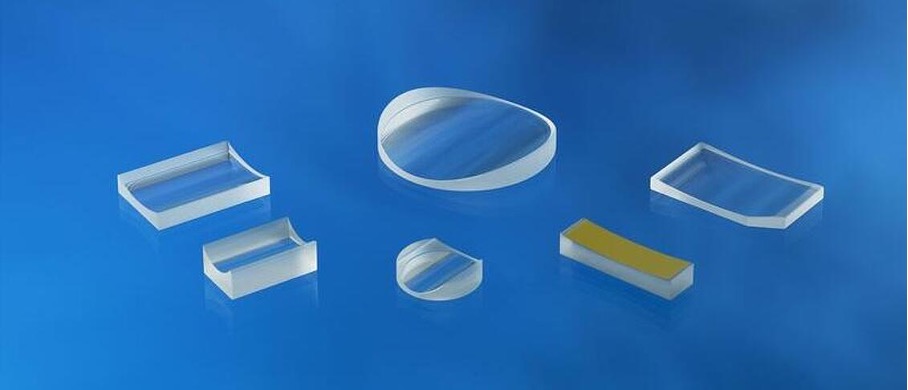

Zylinderlinsen, plankonkav

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm
Bei Radius 30 mm – 70 mm: bis 3000 mm

Breite

1 mm – 2 R bzw. 250 mm
Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

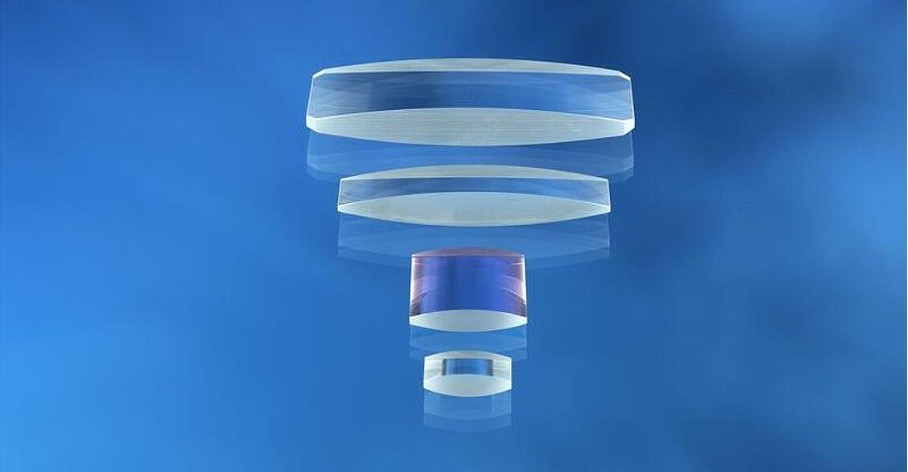

Zylinderlinsen, bikonvex

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm
Bei Radius 30 mm – 70 mm: bis 3000 mm

Breite

1 mm – 2 R bzw. 250 mm
Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

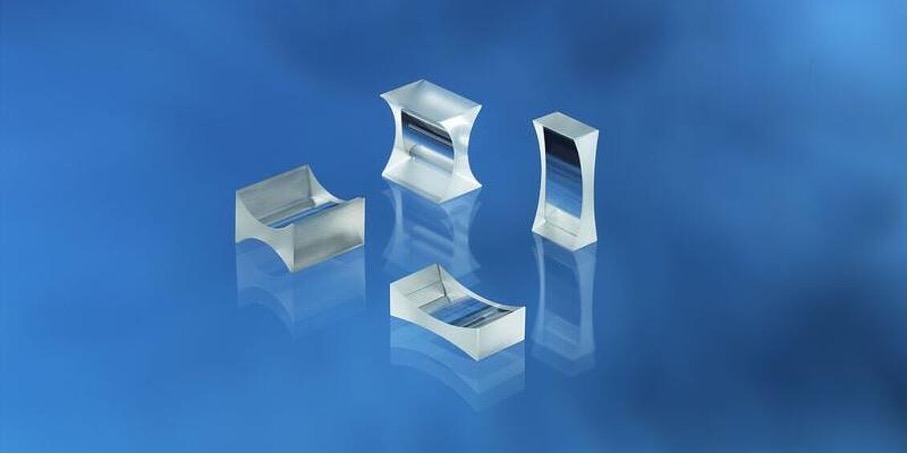

Zylinderlinsen – bikonkav

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm
Bei Radius 30 mm – 70 mm: bis 3000 mm

Breite

1 mm – 2 R bzw. 250 mm
Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1 %, ab 1000 mm ± 5 %, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

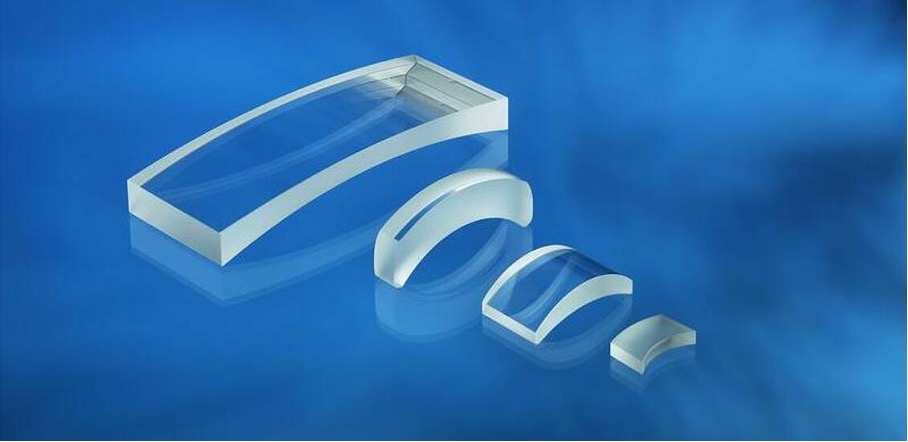

Zylinderlinsen – konvexkonkav

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm

Breite

1 mm – 2 R bzw. 250 mm
Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

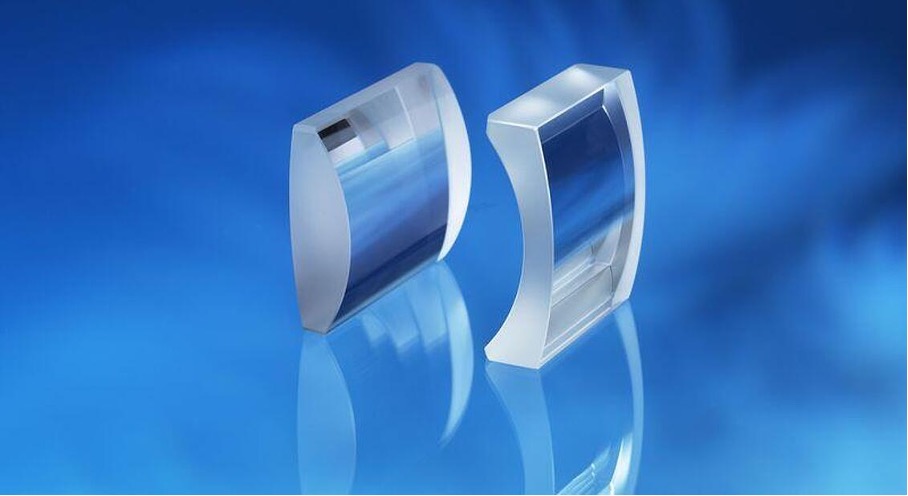

Zylinderlinsen – Achromate

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm

Breite

1 mm – 2 R bzw. 250 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.

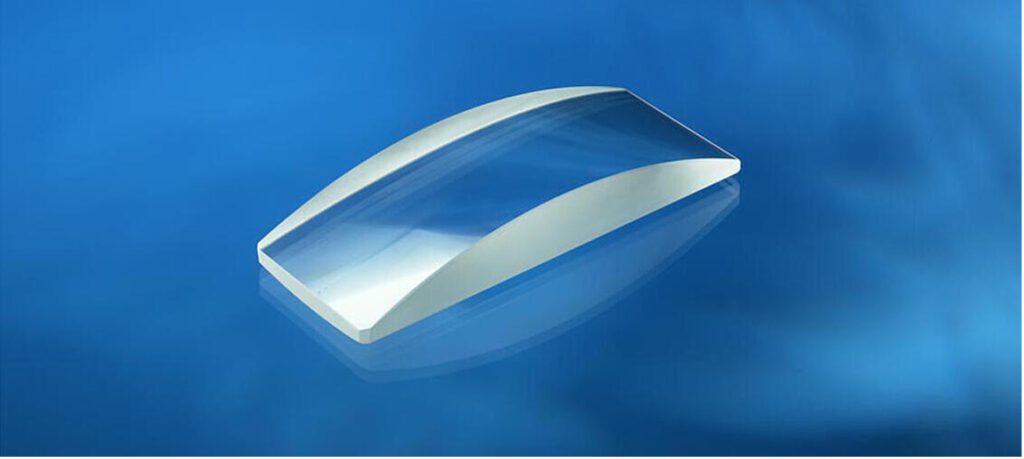

Kreuzzylinder

Radienbereich

2,5 mm – ∞

Länge

Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm

Breite

1 mm – 2 R bzw. 250 mm

Toleranzen

Radienabweichung: bis 1000 mm ± 1%, ab 1000 mm ± 5%, auf Wunsch bis 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
Länge: ± 0,1 mm
Breite: ± 0,1 mm
Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ

Höhere Genauigkeiten auf Anfrage.
